NET30-CX 产品介绍
-
产品描述：
NET30-CX用于欧姆龙CPM/CQM/C200H等系列PLC。
NET30-CX 桥接器采用三通设计，不占用PLC通讯口，不对原系统做任何硬件和软件修改，即可通过模块的网口对PLC进行数据监控和操作，同时触摸屏可以通过扩展通讯口与PLC进行通讯。
选型说明：
当PLC为10针或者20针通讯接口时，需要另外选配连接电缆，且模块需要外接电源。
PLC带20针接口：适用于CPM1A/2A/CQM1等系列PLC，需另配一根数据转接线CQM1-CIF02。
PLC带10针接口：适用于CPM2C/CQM1H等系列PLC，需另配一根数据转接线CS1W-CN226。
1、 支持Hostlink C-mode通讯，扩展口可以连触摸屏；
3、 同时支持WEB和参数工具进行参数设置和在线诊断；
4、 支持欧姆龙FinsTCP/UDP以太网通讯，支持CX-one、组态王等软件通过以太网方式直连PLC。
5、 以太网集成ModbusTCP服务器，可以通过标准的Modbus协议直接和PLC通讯。
6、 以太网支持FinsTCP连接和ModbusTCP同时通讯，最多支持16个上位机的连接。
7、 提供高级语言编程（如VB、VC、C#等）示例，方便与管理系统对接。
8、 可配合4G无线路由器或云平台实现远程访问。

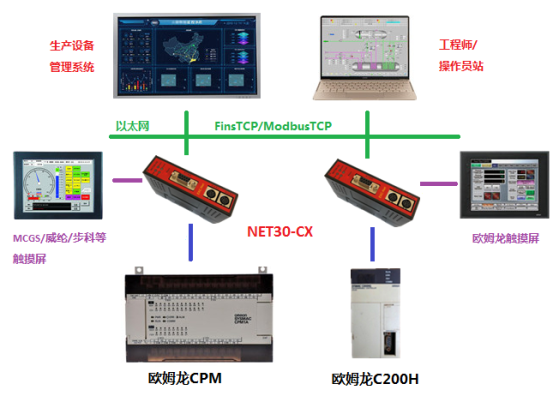

NET30-CX 典型应用：
以太网口：支持编程下载、上位监控、设备联网，可以同时连接管理系统和工程师/操作员站；
扩展串口通讯口：连接欧姆龙/PROFACE/MCGS/威纶/步科等触摸屏和编程电缆。
技术参数：
基本参数
产品名称：
工业通讯桥接器
产品型号：
NET30-CX
描述：
欧姆龙CPM/CQM/C200H以太网通讯
产品外观
外壳颜色：
工业黑
通讯指示灯：
Pwr/Bus
以太网指示灯：
Link/Active
复位按钮：
Reset
尺寸（L*W*H）：
110*30*70mm
重量：
100g
安装方式：
35mm导轨安装
电源
供电方式：
PLC通讯口直接取电/外供DIP2
电压：
24VDC/100mA
通讯口Com1
接口类型：
DSUB9M（RS232）
传输速率：
9.6/19.2/38.4/115.2K BPS
通讯协议：
Hostlink C-mode协议
支持设备：
欧姆龙CPM/CQM/C200H PLC
通讯口Com2
接口类型：
DSUB9M（RS232）
传输速率：
9.6/19.2/38.4/115.2K BPS
通讯协议：
Hostlink C-mode协议
支持设备：
欧姆龙、MCGS、威纶、proface、步科等人机
以太网通讯口
接口类型：
RJ45
传输速率：
10/100M
通讯协议：
FinsTCP/FinsUDP/ModbusTCP
TCP连接数：
16
上位软件
编程软件：
CX-one
组态软件：
WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW等
OPC软件：
Kepware OPC、Matricon OPC
参数配置
参数工具：
EXCLINK
WEB浏览器：
默认IP：192.168.1.188
工作环境
温度：
-20~85℃
湿度：
95%非凝露
认证
电磁兼容性：
2014/30/EU
CE
是
-
-
