NET50-PN PRO产品介绍

产品介绍

产品型号：NET50-PN PRO

使用范围：用于西门子S71200/1500/S7200SMART/S7300/S7400等网口系列PLC通讯转换

1.       产品介绍

工业通讯桥接器（NET50-PN PRO）支持IP地址跨网段、ModbusRTU以及ModbusTCP通讯协议转换，无需在PLC内编写通讯程序。

IP地址跨网段转换：可以将PLC的IP地址转换成另外一个网段的IP，不需要PLC配置网关地址，用于PLC不方便修改IP地址或者需要提供2个以上网段IP地址的应用场合；

Modbus RTU主站功能：桥接器作为ModbusRTU主站，可以连接Modbus从站站点，可以支持2000条Modubs指令，每条指令最大长度110个字，可用于大数据量的通讯场合；

Modbus RTU从站功能：桥接器作为ModbusRTU从站，将PLC的数据地址直接映射到Modbus地址区，DCS或者上位机等设备，可以直接读写这些数据地址，无需PLC内部编程；

Modbus TCP客户机功能：桥接器作为ModbusTCP客户机，可以连接8个ModbusTCP服务器站点，将Modbus数据直接映射到PLC地址区，无需PLC内部编程，只占用一个PLC连接资源；

Modbus TCP服务器功能：桥接器作为ModbusTCP服务器，将PLC的数据地址直接映射到Modbus地址区，DCS或者上位机等设备，可以直接读写这些数据地址，无需PLC内部编程；

桥接器采用双口以太网交换机设计，不占用PLC的通讯接口。

2.       特色功能

1、       支持IP地址跨网段NAT转换；

2、       支持西门子PLC的modbusTCP通讯（支持服务器和客户功能），无需PLC编程。

3、       支持西门子PLC的RS485通讯（支持modbusRTU主站和从站功能），无需PLC编程。

4、       支持8通道TCP/UDP通讯配置；

5、       支持16个以太网通讯连接；

6、       多种通讯方式可以同时支持；

3.       硬件说明

3.1安装方式

桥接器采用标准35mm导轨安装，；

3.2                      接口定义

接口定义图示：

【电源】直流24V电源（电压范围：19-29V，电流100mA）

【X1】COM3接口采用DSUB9母口，接口定义：

3------RS485+

8------RS485-

5------GND

【LAN1】接口采用双网口交换机，10/100自适应：

【LAN2】接口采用单网口，10/100自适应：

4.       应用场景一：西门子PLC跨网段转换IP地址

应用描述：

工业通讯桥接器（NET50-PN PRO）支持IP地址跨网段和通讯协议的转换，为不方便修改参数的以太网通讯的工业设备的信息化联网提供便捷的解决方案。

网络拓扑：

硬件连接

连接方式：将桥接器的LAN1的双端口交换机连接到西门子S71200/1500等系列PLC以太网口，桥接器的LAN2的网口连接到计算机的网口或者局域网网络。

5.       应用场景二：ModbusRTU主站功能

应用描述：

桥接器转换Modbus RTU 从站设备（仪表、变频器、传感器等）和西门子网口PLC（S71200/1500/300/400/200SMART）之间的通讯。

网络拓扑：

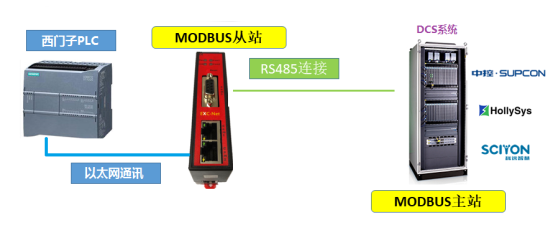

6.       应用场景三： ModbusRTU从站功能

应用描述：

工业通讯桥接器（NET50-PN PRO）支持IP地址跨网段和通讯协议的转换，为不方便修改参数的以太网通讯的工业设备的信息化联网提供便捷的解决方案。

网络拓扑：

7.       应用场景五：ModbusTCP从站（服务器）功能

应用描述：

将西门子的网口PLC的转换成标准的ModbusTCP协议，直接将西门子的数据地址映射到ModbusTCP的地址区，无需编程。可以连接施耐德PLC或者DCS等ModbusTCP主站（客户机）；

网络拓扑：

8.       应用场景四： ModbusTCP主站（客户机）功能

应用描述：

桥接器作为ModbusTCP主站（客户机），连接MOdbusTCP从站（服务器：施耐德PLC，modbusTCP仪表等）。将数据通过Modbus指令，直接映射到PLC的数据区，无需PLC编程。

9.技术参数
